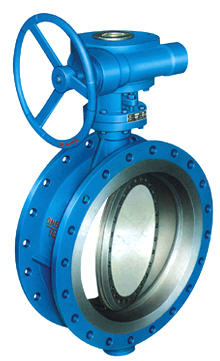

产品名称：三偏心多层次硬密封蝶阀
产品规格：DN0.6-4.0
产品特性：多层次硬密封蝶阀系列产品，系我公司新开发的长寿命、节能型蝶阀。其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能：
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏：
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
·主要技术参考数
|
公称通径 |
DN(mm) |
50-1600 | ||||
|
公称压力 |
PN(MPa) |
0.6 |
1．O |
1.6 |
2.5 |
4.0 |
|
试验压力 (MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验Seal test |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 | |
|
气密封试验Ai rTest |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 | |
|
适用介质 |
水、蒸气、油品、酸类腐蚀性等。 | |||||
|
适用温度 |
碳钢：-29％-425％ 不锈钢：-40％-600％ | |||||
主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
|
阀座密封圈 |
不锈钢、多层次、聚内脂、抗磨材料 |
